伏达方案 | 伏达15W小尺寸超薄磁吸移动电源一站式解决方案介绍
2025-02-17

 01 背景
近年来,磁吸无线充移动电源由于其随吸随用,无需插拔,方便携带等优势深受广大用户喜爱.同时,用户也对产品提出了一些新的要求:产品做得更薄更小;良好的热性能;便利的软件升级功能等。基于此,伏达半导体推出了一套业界最简洁的磁吸无线充电移动电源方案:15W NU17113+NU6801磁吸移动电源方案。该方案特别适合小尺寸,超薄15W MPP磁吸移动电源。


02 方案介绍

15W 磁吸无线充移动电源NU17113+NU6801是一套双芯片架构,该方案有4个特点:

  • 业界最高集成度:2颗主控IC,集成无线,有线,协议。支持2C+1A应用;
  • 特别适合超薄,小体积应用:结合上述高集成度,有线充部分支持高压,省掉了MPP boost电路,同时,有线充可以支持1.1MHz工作频率,支持1.5uH小电感;
  • 高性能:边充边玩无断充,友好型EMI特点,Kelvin采样检测小电流,新型封装散热好;
  • 可维护可拓展性:有线无线软件一次升级,集成多个I/O口。

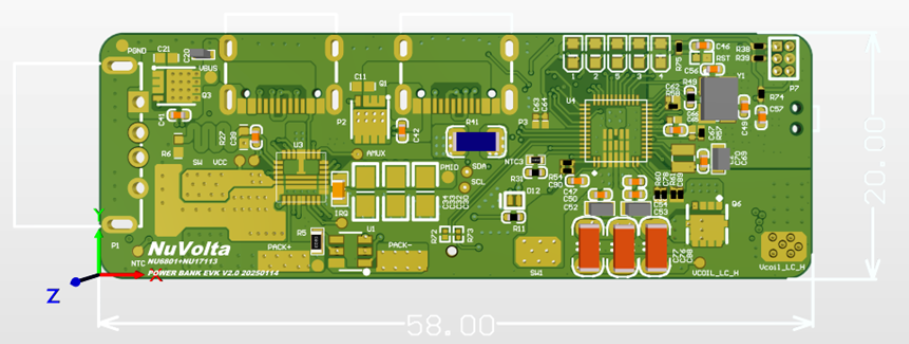

(产品PCBA截图)



支持2C+1A,支持小体积超薄应用(厚度:<7mm;长度:58mm;宽度:20mm)。

其中,有线充部分,支持18W 9V/2A 输入;18W 9V/2A输出;22.5W PPS输出能力;支持BC1.2/SCP/FCP/AFC/QC3.0;

PD PPS Source;无线部分支持15W MPP;由于方案集成了高压Buck charger (19V output),因此无需额外boost电路,节省了成本以及PCB 面积。

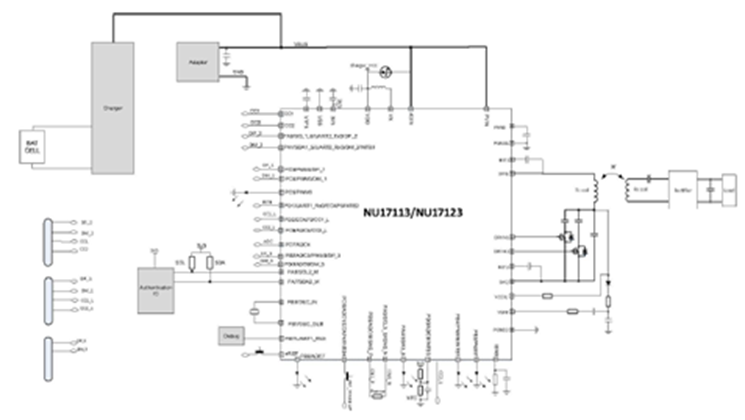

主控IC:NU17113

NU17113集成了一颗高性能MCU,智能功率全桥,四路解调,MPP切换电容驱动,有线充电协议等电路。

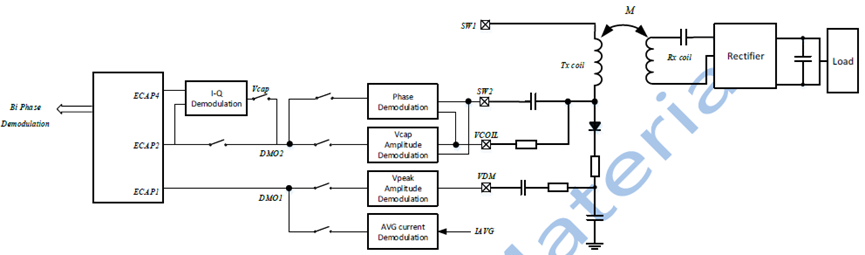

集成32位36MHz MCU内核、8kB SRAM、128kB flash。四路解调电路:Vcap,Phase,VDM,Iavg,四路解调电路根据负载,输入输出电压灵活切换,解决了边充边玩等应用场景的断充。




集成友好型EMI:集成频率Dithering以及驱动速度可在10nS以及40nS之间切换,让EMI解决更容易。


主控IC:NU6801:
专用于15W磁吸移动移动电源的单节电池Buck Charger


 • 集成高耐压功率器件;

• BOOST最高输出19V,满足MPP15W认证需求;

• VBUS最高支持26V静态电压(非充放电状态):无需添加额外OVP保护器件

• 优化的DC-DC功率模块:

• 高效率,极低的Rdson和开关损耗优化策略;

• 宽工作频率,最高可达1.1Mhz,支持1.5uH小尺寸电感,节约板级空间;

• 低EMI,可配置的展频功能;

• 可靠的保护策略;

• 高精度,高集成的电流采样:

• IBUS/IBAT电流采样内部集成,无需额外采样电阻;

• IBUS/IBAT电流采样5%的精度,提供精确的电量算法,和电流控制;

• FQFN_32封装 :底部散热盘,良好的thermal表现;


03 总结

伏达推出的15W NU17113+NU6801磁吸移动电源方案,是一款双芯片架构的15W磁吸移动电源方案。MPP 无需boost电路,节省了成本以及PCB板空间。Buck charger 支持高频1.1MHz工作,支持1.5uH电感应用,因此特别适合超薄小体积应用。
